铝合金电缆在建筑工程中的应用

[点击量:5898][来源:安信]

2013-03-12



        加铝的金属铠装铝合金电缆(见图1)采用了自锁型铝合金铠装结构,和铜缆相比更像是将金属导管和电缆集成在了一起,在电气安装时不需穿管,直接明敷,省去电缆桥架,为业主方降低了造价,为总包方节省了工时,为国家节约了钢材,有效减少了污染和能源浪费。

                                         图1:自锁型铝合金电缆结构图

        由于相同载流量下,铝合金电缆比铜缆重量轻一半,因此对高层建筑来说,垂直敷设电缆的难度和工作量大为降低,缩短了工期,节省了人工成本,同时也减少了由于电缆过重可能造成本体损伤的风险。自锁型铠装使得电缆的弯曲更容易,弯曲半径只需7倍的电缆外径(铜缆的弯曲半径一般都为10倍以上的电缆外径),转弯灵活,在建筑内布线非常方便,尤其在空间狭窄的场所,能很容易地布线到位。带PVC护套的外用铠装电缆,可以轻易绕开障碍物。较小的弯曲半径不仅使施工更容易,而且节省电缆长度。由于铝合金铠装是非磁性材料,即使存在三相不平衡电流,也不会产生涡流,减少了线路的损耗。图2为铠装电缆安装实例。

         在建筑物发生火灾时,浓烟和含卤毒素(如电缆中的有卤阻燃剂等)是致命杀手。《民用建筑电气设计规范》(JGJ16-2008)7.4.1条第2款规定“对一类高层建筑以及重要的公共场所等防火要求高的建筑物,应使用阻燃低烟无卤交联聚乙烯绝缘电力电缆”。加铝生产的铠装铝合金电缆的绝缘采用的是低烟无卤的XLPE(交联聚乙烯)材料,加之其独特的自锁型铠装结构,使其达到低烟无卤阻燃IA级,这种电缆在燃烧时的透光率达到了99%(标准要求IA级透光率≥80%),只产生极微量的烟雾,发生火灾时减少了对人身的二次伤害,有利于及时疏散和救援。

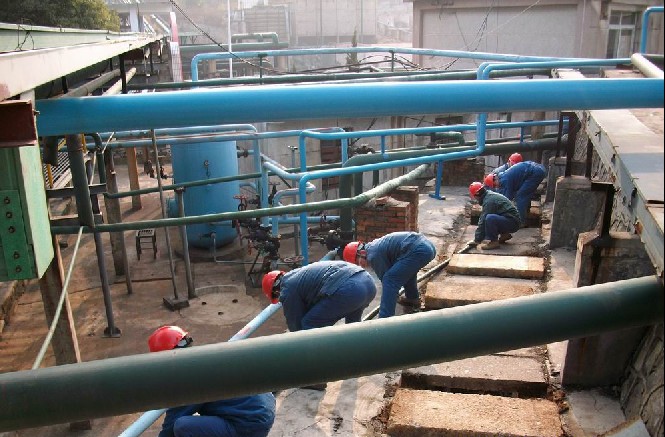

                                           图2为铠装铝合金电缆安装实例
